數位I/O模組系列
詳細介紹

輕鬆整合人臉辨識及門禁系統

最靈活的方式,使用AR-727-CM-IO-0804M串列設備聯網伺服器(含數位輸出/入) ,可輕鬆整合任何網路型設備,例如網路攝像機,網路人臉辨識,車牌辨識等,或以I/O觸發電鎖。不需依靠
其他軟件。可將TCP/IP 轉換成唯根輸出。此設備可輕鬆整合監控系統與門禁系統,連接任一品牌網路型設備以達成數位整合需求。

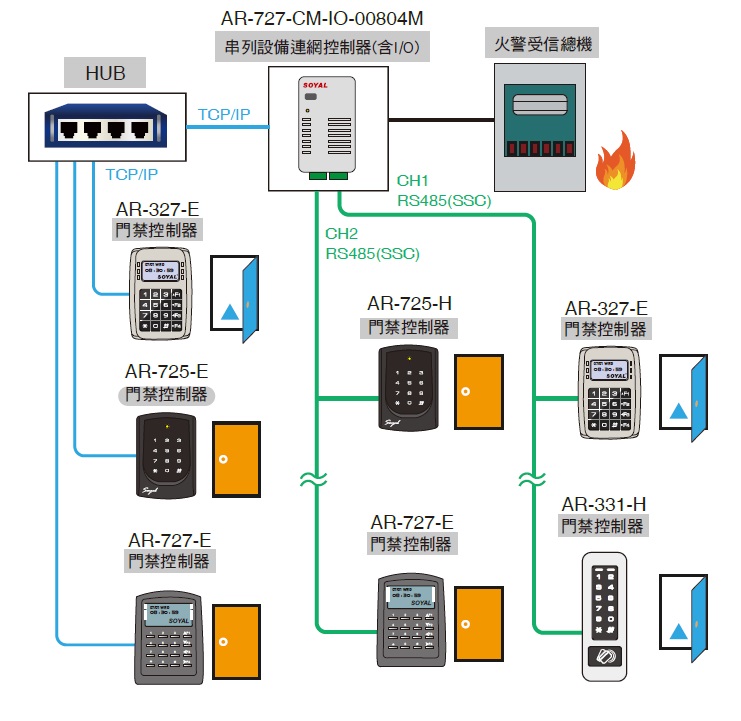

火警連動解鎖

提供客制化的邏輯控制應用滿足不同需求,例如以RS485
或乙太網路廣播或指定之門禁於火警時自動解鎖。

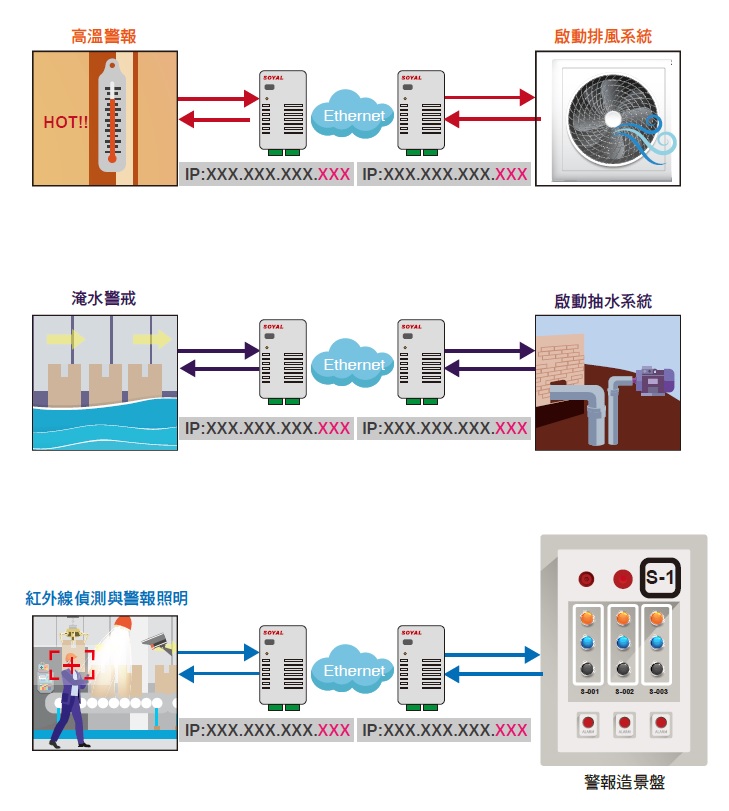

遠端I/O連動控制應用

AR-727-CM-IO-0804M遠端連動控制功能可實現甲地DI觸發時乙地DO連動控制,可用於控制遠端設備或是警報連動警示功能。

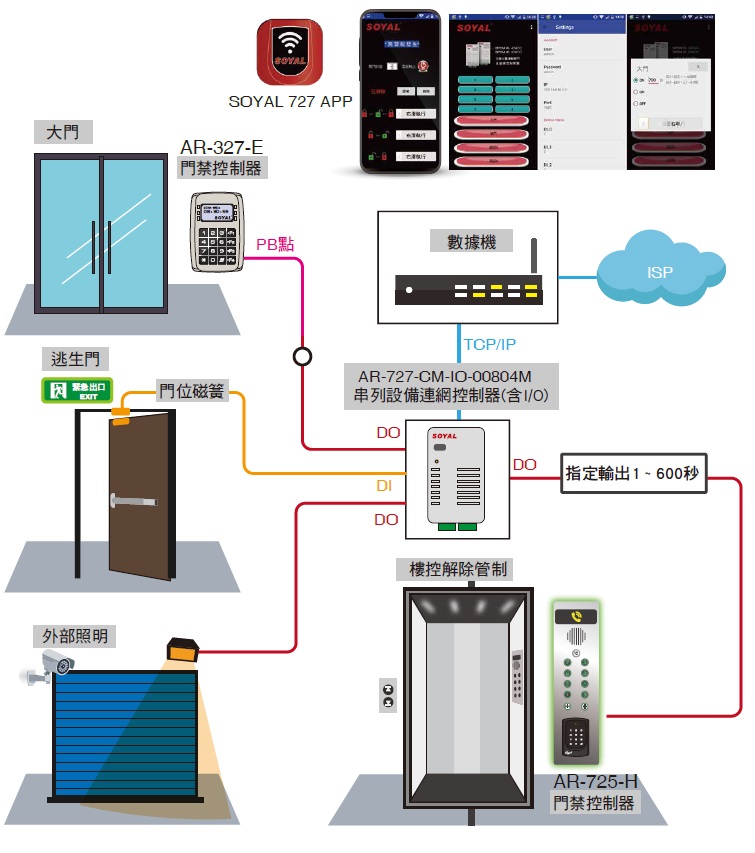

APP I/O 控制燈、電鎖與門位監控

使用Soyal727 APP搭配AR-727-CM-IO-0804M遠端模組可提供8組DI與4組DO輸出,各輸入/輸出點可自行定義名稱,並即時顯示數位輸入狀態;而數位輸出可以設定常開/常閉與輸出秒數(0.1秒~600秒),實現行動管理生活化。

支援多種Modbus通訊協定

TCP/IP to Wiegand
TCP/IP to Serial
存取內建I/O時,可支援Modbus TCP or Modbus RTU
over TCP
Modbus TCP to Modbus RTU Auto Conversion
(可適用於有線網路與無線WIFI網路)

TCP 交握狀態指示燈

內建ACT指示燈顯示TCP連線狀態,便於目視判斷TCP
通訊是否已建立連線機制,便於排除通訊障礙。

具備突波防護機制

電源端:雙向湧壓防禦元件
RS485:雙向湧壓防禦元件

光耦隔離器I/O防護

I/O介面具備光耦隔離器元件防禦電磁干擾 。

產品特色

■ Modbus/RTU protocol
同時相容於(RS485)ModBus RTU&HEX Command 可擴充應用在SOYAL系統或第三方SCADA
FW客製化
支援FW更新,可客制化邏輯條件互動控制依條件制定控制邏輯,更換FW立即滿足現場需求。
高速串列緩存器
具備高速串列緩存器1K容量於各別之串列通道,保證大量資料傳輸而不溢位遺漏。
物聯網應用
廣泛應用於設備物聯網監測系統、工廠自動化或遠程設備監控。
連網多功伺服控制器
兩組RS-485埠供ModBus RTU Over TCP或HEX連接擴充I/O模組或SOYAL門禁設備且可火警解鎖。
多型別資料轉換
提供TCP/IP to WG,TCP/IP to Serial,TCP/IP to |/O轉換型態。

產品規格

型號 AR-727-CM-10-0804 M
乙太網路   10/100 Mbps Base T Ethernet <--> RS485
串列埠 (CH1/CH2) RS485*2 傳輸速率2400bps-115200 bps
(By order: RS232, RS232+RS485) Auto detect
支援 TCP/Sever,TCP/Client UPD模式
輸入/輸出 或 模擬唯根輸出 8數位輸入/
4數位輸出:繼電輸出+數輸
or
DO-1&DO-2輸出唯根最多128位元,支援自定義格式
自動加入偶位元與奇位元與各種格式等
通訊協定 ModBus-TCP, ARP, IP, TCP Client,
UDP, ICMP, HTTP, DHCP, NetBIOS
串列資料緩存器 每個通道1K
狀態顯示 電源, 通訊, 輸入/輸出
自我監測防當機制 內建
突波防護機制 400W peak power dissipation.
Clamping time < 1 picosecond (theoretical)
Power: bi-directional avalanche breakdown device.
RS485 bi-directional avalanche breakdown device.
自復式保險絲 電源及RS485雙保護
雜訊隔離 optical 5 kV
供應電源 9-24 VDC
消耗功率 <2W
尺寸(mm) 106.5(W)x66(H)x27.7(D)
重量(g) 86±5
作業系統 Windows 7 / 8 / 10,
Win Server 2008/2012/2016
管理軟體 701Server, 701Client,
HTTP Web browser
運作溫度 -20℃ ~ +65℃
儲存溫度 -25℃ to +70℃
運作濕度 20%~90%
儲存濕度 5%~95%

停車場解決方案範例

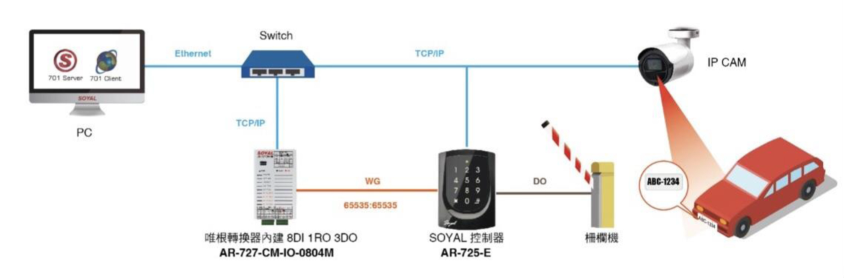

方案一

透過車牌辨識將車號轉換為特定的WG號碼,透過TCP/IP將WG號碼,發送到WG轉換器AR-727CM-IO-0804M,
再將WG輸出的訊號發送到AR-725E-V2控制器判斷開門。

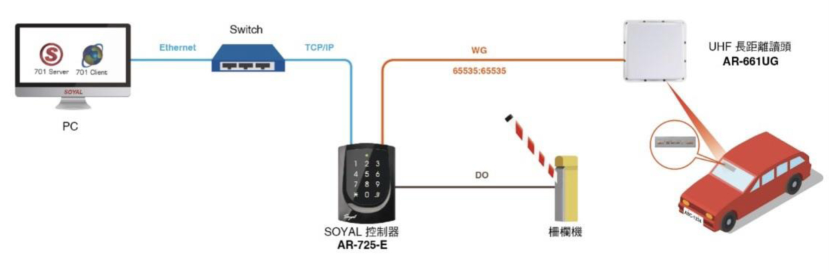

方案二

透過UHF長距離讀頭,讀取車輛eTag貼紙,發送到AR-725E-V2控制器判斷開門。

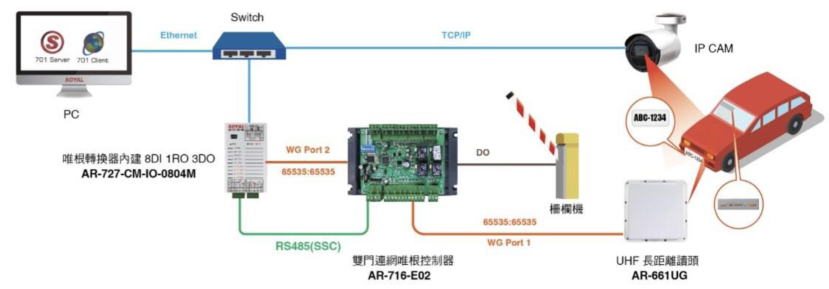

方案三

搭配雙門連網唯根控制器(AR-716-E02)架構與專用功能韌體,設定該車輛需以車牌辨識與eTag皆符合才允許通行,
或是擇一符合即可通行功能,避免同車不同卡號誤開閘門情形發生,可提升管理效率及安全性。
